今天,神州网给大家普及下关于「电池负载」ups是什么(UPS种类、功能、原理详解)的知识。

本文主要内容:

UPS种类、功能、原理

UPS品质选择与配置选择

UPS基础维护

一、UPS种类、功能、原理

1、什么是UPS

UPS-Uninterrupted Power System;利用电池化学能作为后备能量,在市电断电等电网故障时,不间断地为用户设备提供(交流)电能的一种能量转换装置。

2、为什么用UPS

UPS的四大功能:

1、不停电功能,解决电网停电问题;

2、交流稳压功能,解决网压剧烈波动问题;

3、净化功能,解决电网与电源污染问题;

4、管理功能,解决交流动力维护问题。

UPS的主要用处:

1、实现电网与用电器之间的隔离;

2、实现两路电源的不间断切换;

3、提供高质量电源;

4、压变换和频率变换功能;

5、停电后提供后备时间。

UPS是什么?全面解析让你真正读懂UPS

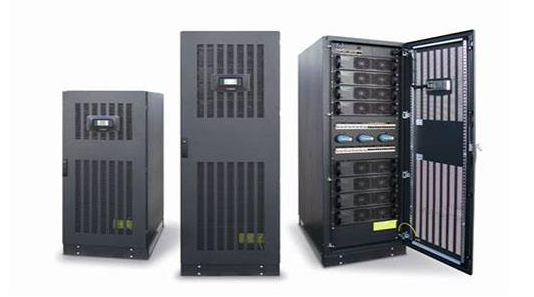

3、UPS种类

按工作原理不同,UPS分为:

离线式(后备式UPS、互动式UPS)

在线式UPS

按供电体系不同,UPS分为:

单进单出UPS

三进单出UPS

三进三出UPS

按输出功率不同,UPS分为:

微型<6kVA

小型6-20kVA

中型20-100kVA

大型>100kVA

按电池位置不同,UPS分为:

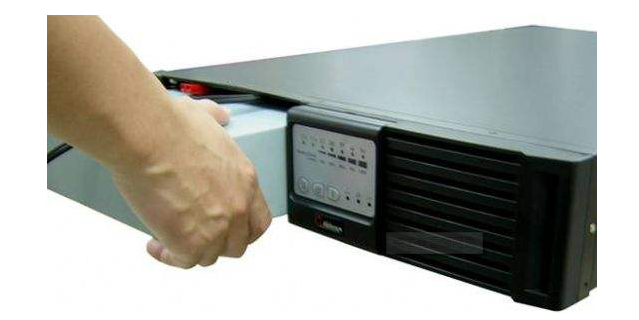

电池内置式UPS(标准机型)

电池外置式UPS(长延时机型)

按多机运行方式不同,UPS分为:

串联热备份UPS(用于中小功率机器)

交替串联热备份UPS(中小UPS)

直接并联UPS(用于中大功率)

按变压器特点不同,UPS分为:

高频UPS(高频机)

工频UPS(工频机)

按输出波形不同,UPS分为:

方波输出UPS

阶梯波(准正弦波)UPS

正弦波输出UPS

UPS是什么?全面解析让你真正读懂UPS

4、UPS系统结构及原理

UPS的基本原理

后备式UPS运行原理

有市电时,市电通过开关后直接供给负载,逆变器不工作;另外,市电通过充电器给电池充电。

停电后,启动逆变器,把电池储存的能量通过逆变器和开关供给负载。

功率等级0.25-2KVA左右

互动式UPS运行原理

在线互动UPS与后备式比,主要区别在于:逆变器与充电器合二为一;输出通过变压器的抽头跳变,实现分段稳压。

功率等级0.7-20kVA左右

在线式UPS运行原理

不管电网电压是否正常,负载所用的交流电压都要经过逆变电路,即逆变电路始终处于工作状态。

功率等级0.7-1500kVA左右

Delta变换UPS运行原理

Delta变换器和补偿变压器实现稳压功能,主变换器是双向变换器。不能稳定频率。

功率等级10-480kVA左右

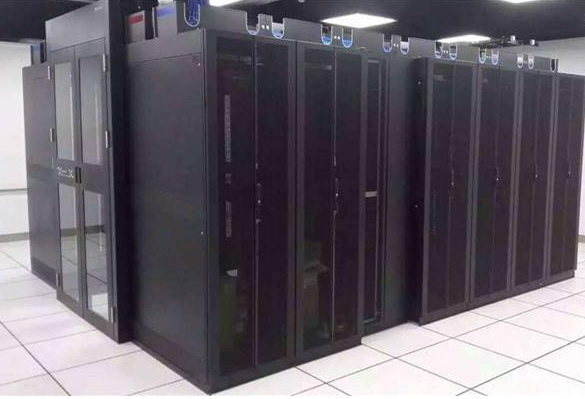

5、UPS供电系统

一个完备的UPS供电系统,是由前端配电(市电,发电机,配电柜),UPS主机、电池、后端配电组成,附加后台监控或网络监控软/硬件等单元。

UPS是什么?全面解析让你真正读懂UPS

6、UPS监控系统组成

UPS网络监控系统=智能UPS+网络+监控软件

网络监控软件含以下三部分:

SNMP卡

监控台软件

安全关机程序

UPS监控组网

二、UPS品质选择与配置选择

1、UPS品质选择

UPS-负载:输出/整机指标

输出电压标准及精度(220/380VAC±1%)

输出频率标准及精度(50HZ±0.01%)

输出功率因数(0.7-1)

输出过载/抗短路能力(125%额定电流,10min150%额定电流,60s)

三相不平衡能力(100%不平衡负载,电压不均衡<±5%)

动态响应(100%负载,瞬态电压波动<5%,恢复时间:≤20ms)

效率(90-94%)

噪音(50-75db)

环境指标(温度0~40℃),湿度,海拔<1000米)。

UPS整机指标-效率计算

UPS各部件效率:

SCR整流器99%

IGBT整流器98%

IGBT逆变器效率96%

变压器效率98%

滤波器99%

传统UPS的效率:

SCR整流(99%)×IGBT逆变(96%)×输出TX(98%)=93%

12脉冲传统UPS的效率:

输入移相TX(98%)×双SCR整流(98%)×IGBT逆变(96%)×输出TX(98%)=90%

新型UPS效率计算:

IGBT整流(98%)×IGBT逆变(96%)=94%

UPS-电池:电池管理

充电保护(过压及过流充电保护,温度补偿)

放电保护(关机截止电压设定及调整,自动脱扣)

电池智能化管理(检测和报警)

后备时间计算和显示:额定负载后备时间T

75%额定负载1.6T;50%额定负载2.5T;33%额定负载4T

充电能力及充电时间:10%~25%额达容量充电能力

充电时间计算:T=AH/I充电×(充电效率80%)

UPS是什么?全面解析让你真正读懂UPS

2、UPS配置与选择

UPS分类和选择

工作方式:后备式、互动式、在线式;

容量:小功率(1~10kVA);中功率(20~60kVA);大功率(80~1000kVA)

适用环境:商业级、工业级、电厂专用、车载或船用

输出变压器:高频机,工频机

配电部分:线缆及开关

容量及机型选择

用户负载量,冗余度

负载性质:IT类、电感性负载、使用环境-谐波、变压器

机房配电设计:进线方式

机型成本及竞争优势。

用户负载量;UPS输出冗余度(70~80%)

负载峰值因素(3:1)不能超过逆变器过载能力

负载视在功率(KVA)不能超过UPS额定功率*功率因素折算系数

三相负载不平衡度<30%。

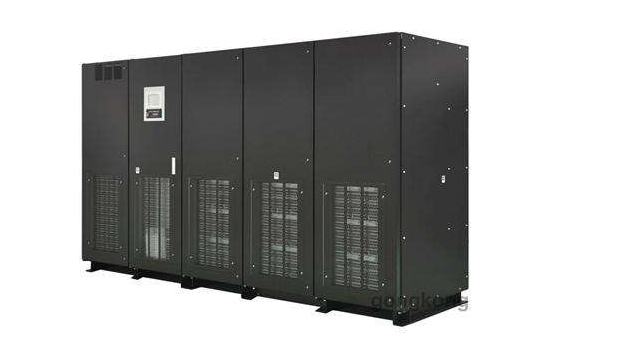

工业级UPS

恶劣的电气和物理环境:供电线路电压/频率波动、浪涌冲击、峰值下陷、高频干扰,环境温湿度不稳、粉尘、腐蚀等。

结构:输入输出双隔离、钢板机箱、高IP防护等级。

适用领域:钢铁、化工、电力、汽车、造纸、煤炭、石油、隧道

负载类型:重载机械、生产线设备、DCS系统等。

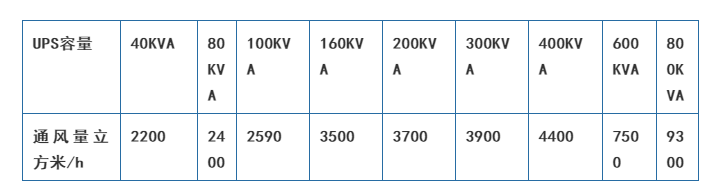

UPS工作损耗、通风量、空调配置

满载损耗(KW)=kVACos×(6~7.5%)空调制冷量

UPS是什么?全面解析让你真正读懂UPS

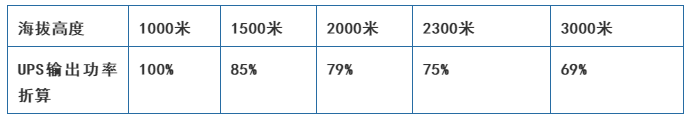

输出功率折算-海拔高度,海拔每升高100米降容1%(典型UPS工作海拔高度:1000米)

UPS是什么?全面解析让你真正读懂UPS

电池计算和配置

精确计算:恒功率计算法

1、截止电压确定:

1.67V/cell<放电30分钟;1.75V/cell放电30~60分钟;

1.83V/cell>放电60分钟

2、计算每个Cell电池恒功率数据:

3、根据厂家恒功率放电数据表选择满足计算结果的电池规格。

UPS是什么?全面解析让你真正读懂UPS

配电部分:线缆及开关

输入开关容量及线缆规格:

三相电工速算法:输入电流(A)=1.8XKVA,开关系数X1.2

单相电工速算法:输入电流(A)=5XKVA,开关系数X1.2

输出开关容量及线缆规格:

三相电工速算法:输出电流(A)=1.5XKVA,开关系数X1.2

单相电工速算法:输出电流(A)=4XKVA,开关系数X1.2

电池开关容量及线缆规格:放电电流(A)=kVACos/U电池电压开关系数(X1.2)

电缆长度与压降:如70mm线阻0.26Ώ/km

零线及地线规格:零线=1~1.5倍相线,地线=相线

配电部分:电缆及开关规格

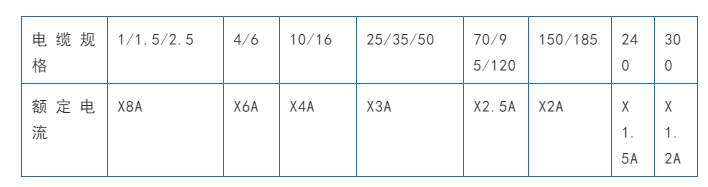

电缆额定电流简单算法

UPS是什么?全面解析让你真正读懂UPS

空开规格:R10、R16、R20、R25、R32、R40、R50、R63、R80、R100、R125、R160、R200、R250、R320、R400、R630、R800、R1250。

隔离变压器

高频机加装380V/380V输出隔离变压器:容量KVA=UPSKVA

选用△/Y0型隔离变压器,输出中性点接地,Y/Y型变压器旁路反灌会造成DC电压过高危险。

UPS加装380V/220V输出隔离变压器:输出容量损失20~30%对逆变器有干扰反馈,选用效率高,干扰小变压器。

旁路隔离变压器:实现零线电气隔离。

UPS是什么?全面解析让你真正读懂UPS

三、UPS基础维护

1、UPS维护的一般要求

1)UPS主机现场应放置操作指南,指导现场操作。

2)UPS的各项参数设置信息应全面记录、妥善归档保存并及时更新。

3)检查各种自动、告警和保护功能是否正常。

4)定期进行UPS各项功能测试。

5)定期检查主机、电池及配电部分引线及端子的接触情况,检查馈电母线、电缆及软连接头等各连接部位的连接是否可靠,并测量压降和温升。

6)经常检查设备的工作和故障指示是否正常。

7)定期查看UPS内部的元器件的外观,发现异常及时处理。

8)定期检查UPS各主要模块和风扇电机的运行温度有无异常。

9)保持机器清洁,定期清洁散热风口、风扇及滤网。

10)定期进行UPS电池组带载测试。

11)各地应根据当地市电频率的变化情况,选择合适的跟踪速率。当输入频率波动频繁且速率较高,超出UPS跟踪范围时,严禁进行逆变/旁路切换操作。在油机供电时,尤其应注意避免该情况的发生。

12)UPS应使用开放式电池架,以利于蓄电池的运行及维护。

UPS是什么?全面解析让你真正读懂UPS

2、UPS维护项目及周期表

1)UPS日检项目:

主要内容有:检查控制面板,确认所有指示正常,所有指示参数正常,面板上没有报警;检查有无明显的高温、有无异常噪声;确信通风栅无阻塞;调出测量的参数,观察有无与正常值不符等。

2)UPS周检项目:

周检的主要内容有:测量并记录电池充电电压、电池充电电流、UPS三相输出电压、UPS输出线电流。如果测量值与以前明显不同,应记录下新增负荷的大小、种类和位置等。

UPS月、季、年维护项目:

UPS电源的电池管理

电池是UPS的重要组成部分,在UPS的诸多故障中,有很大比例是由于电池问题引起的,电池性能的好坏直接影响到系统的可靠性。为了保证电池的服务寿命,除了维持正常温度和日常的维护外,电池的自动管理是至关重要的因素。

UPS电源对电池自动管理包括自动均浮充转换控制、电池预告警关机、定期自动维护、手动电池自检等多项可提高电池使用寿命的先进功能,同时还具备电池故障检测、电池放电后备时间预测及电池特征曲线管理。

自动均、浮充转换

电池充电过程能自动根据电池电流实现均充、浮充自动转换,设定的均充转浮充判据为:I≤0.01C。

UPS是什么?全面解析让你真正读懂UPS

电池浮充电压温度补偿:(以2V电池为例)

电池在浮充状态下,浮充电压可以根据温度进行补偿,温度补偿以20℃为中心点,在10℃-40℃内全补偿,计算公式:

温度T>40,T=40;若T<10,T=10

电池平均单体电压应调节为:V=V0+(20-T)×0.003

其中,V0为电池厂家给定的在20℃下的单体浮充电压,可以根据不同电池在初次上电时进行设置,默认为2.23V。对均充电压不补偿,默认的单体均充电压为2.35V。

3、均充限时:

如果连续12小时处于均充状态,控制系统将强制转浮充状态,此设置的条件是均充时间达到设定值时,自动转为转浮充状态。

4、放电管理:

设置电池放电的截止电压为每单体电池1.8V,实际截止电压会随电池老化程度不同而在此值附近向下浮动,截止电压为每单体电池1.8V的选取,已经考虑到了大功率放电情况下电池容量的衰减。

5、UPS电池自动测试

UPS蓄电池的容量测试可人工测试或利用UPS的电池自动测试功能实现。人工测试的方法可参考直流供电系统中蓄电池的容量测试方法进行。下面对UPS的自动测试功能进行介绍。

该测试只有在以下情况下才能进行:

逆变器在运行;

逆变器不超载;

备用电源(旁路供电)存在并且符合要求;

逆变器与旁路电源同步;

电池必须充足电。

UPS电池自动测试功能根据以下三点设置:

时间间距(测试周期可设定为10天―150天)

电池自动测试的日期和时间

电池有问题时默认的报警方式

启动电池测试时,整流器电压将下降到电池组额定电压以下,而在逆变器关机电压以上,如果电池在规定负载和规定时间内可以按要求放电,UPS就给出一个肯定的信号,表明电池是好的;如果电池在规定负载和规定时间内不能按要求放电,UPS就给出一个否定的信号,表明电池需要更换。但这时由于整流/充电器电压大于逆变器关机电压值,故整流/充电器电压仍然向逆变器供电,使输出电压并不间断。

3、UPS常见故障处理

1、市电有电时,UPS出现市电断电告警

可能原因:

1)、市电输入空开跳闸。

2)、输入交流线接触不良。

3)、市电输入电压过高、过低或频率异常。

4)、UPS输入空开或开关损坏或保险丝熔断。

5)、UPS内部市电检测电路故障。

处理方法:

1)、检查输入空开。

2)、检查输入线路。

3)、如市电异常可不处理或启动发电机供电。

4)、更换损坏的空开、开关或保险丝。

5)、检查UPS市电检测回路。

2、市电正常时,UPS输出正常;市电断电后,负载也跟着断电

可能原因:

1)、由于市电经常低压,电池处于欠压状态。

2)、UPS充电器损坏,电池无法充电。

3)、电池老化、损坏。

4)、负载过载,UPS旁路输出。

5)、负载未接到UPS输出。

6)、长延时机型的电池组未连接或接触不良。

7)、UPS逆变器未启动(UPS面板控制开关未打开),负载由市电旁路供电。

8)、逆变器损坏,UPS旁路输出。

处理方法:

1)A、在市电电压正常时对电池充足电。

B、启动发电机对电池充电。

C、在UPS输入端加稳压器。

2)、检查充电器。

3)、更换电池。

4)、减少负载。

5)、将负载接到UPS的输出。

6)、检查电池组是否接对、接好。

7)、启动逆变器对负载供电(打开面板控制开关)。

8)、检查逆变器。

3、UPS无法启动

可能原因:

1)、电池长期放置不用,电压低。

2)、输入交流、直流电源线未连接好。

3)、UPS内部开机电路故障。

4)、UPS内部电源电路故障或电源短路。

5)、UPS内部功率器件损坏。

处理方法:

1)、将电池充足电。

2)、检查输入交流、直流线是否接触良好。

3)、检查UPS开机电路。

4)、检查UPS电源电路。

5)、检查UPS内部整流、升压、逆变等部分的器件是否损坏。

4、UPS在正常使用时突然出现蜂鸣器长鸣告警

可能原因:

1)、用户有大负载或大冲击负载启动。

2)、输出端突然短路。

3)、UPS内部逆变回路故障。

4)、UPS保护、检测电路误动作。

处理方法:

1)、A、负载投入时按先大后小的顺序。

B、增大UPS的功率容量。

2)、检查UPS的输出是否短路。

3)、检查UPS逆变器。

4)、检查UPS内部控制电路。

5、UPS工作正常但负载设备异常

可能原因:

1)、UPS输出零地电压过高。

2)、UPS地线与负载设备地线没接在同一点上。

3)、负载设备受到异常干扰。

处理方法:

1)、检查UPS接地,必要时可在UPS的输出端零地间并一个1-3kΩ电阻。

2)、将UPS地与负载地接到同一个点上。

3)、重新启动负载设备。
